「15年行業經驗，福建本地服務，售后保障」

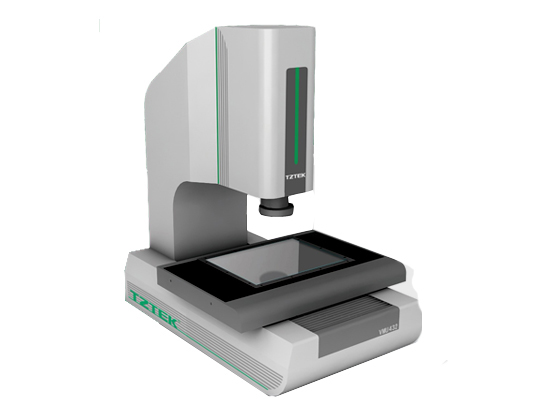

產品型號： VMU－高端型自動影像測量?jī)x
產品優勢： 全國各大計量院指定配套機型
聯系電話0592-5701967 聯系在線客服
電話咨詢儀器特點
◆ 超精密全自動測量，四軸CNC控制；
◆ 精密花崗巖機臺，精度高，穩定性好；
◆ 三軸THK精密線性滑軌、精密傳動系統；
◆ Renishaw開放式光柵尺，精度高、穩定性好；
◆ 進口自動變倍光學鏡頭，可實現自動變倍測量；
◆ 可程控6環8區環形表面光源，LED輪廓光源，同軸光源；
◆ 自動對焦測高，可加裝接觸式測頭；
◆ 提供多種行程規格配置，如222、322、432、542等。
應用行業
機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、
端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、
鐘表、儀器儀表等。
測量對象
LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
測量元素
長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
儀器特點
◆ 高端配置，超精密全自動測量，四軸CNC控制；
◆ 三軸THK精密線性滑軌、精密傳動系統；
◆ Renishaw開放式光柵尺，精度高、穩定性好；
◆ Navitar自動變倍光學鏡頭，可實現自動變倍測量；
◆ 全鼠標、手柄操作，簡單易用；
◆ 可程控6環8區環形表面光源，LED輪廓光源，同軸光源；
◆ 自動對焦測高，可加裝接觸式測頭；
◆ Vispec全自動影像測量軟件（高端版）；
◆ 提供多種行程規格配置，如222、322、332、432、442、542等。
技術參數：
| VMU222 | VMU322 | VMU432 | VMU542 | ||
| 行程 | 200×200×200 | 300×200×200 | 400×300×200 | 500×400×200 | |
| 外部尺寸 | 1040×700×1620 | 1040×700×1620 | 1240×800×1620 | 1440×900×1620 | |
| 重量 | 150 | 160 | 200 | 250 | |
| 承重 | 25 | 25 | 25 | 25 | |
| 測量精度 | XY軸* | E2=(2.0+L/300)μm | E2=(2.5+L/300)μm | ||
| Z軸** | E1=(5.0+L/200)μm | ||||
| 速度 | XY軸 | 200mm/S | |||
| Z軸 | 100mm/S | ||||
| 光柵尺 | Renishaw光柵尺，0.4μm分辨率 | ||||
| CCD | SONY 1/2"CCD 黑白/彩色 | ||||
| 光源 | 輪廓光 | LED冷光源，256級亮度可調 | |||
| 表面光 | 6環8區LED冷光源，各段獨立操控，256級亮度可調 | ||||
| 同軸光 | LED冷光源，256級亮度可調 | ||||
| 光學系統*** | Navitar 6.5:1可變倍，放大倍率29～163或58～326 | ||||
| 軟件 | Vispec測量軟件（高端版） | ||||
| 運動控制 | 自主專利的CNC直流伺服系統 | ||||
| 保修期 | 1年 | ||||
| 工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% | ||||
| 振動<0.002g，低于15Hz | |||||
| 電源 | 220V/50Hz/10A | ||||
* L表示測量長度，以毫米為單位。
** Z軸的機械精度，聚焦的精度與工件表面有很大關系。
周到的售后服務：
1）本儀器自售出之日起7天內在保證外觀及儀器完好無損情況下可無條件退貨（運費自付）；
2）自售出之日起15天內，如發生性能故障，且產品和包裝保證完好無劃傷的情況下，可更換同型號產品，但人為損壞除外；
3）產品自售出之日起保修1年和終身維護，但配件不在保修范圍內；
4）保修服務只限正常使用下有效；
5）保修期間由我公司提供郵寄費
